回转烘干机

回转烘干机

交货及时 品质保证
对每一道工序负责,对每一台产品负责,对每一位用户负责

烘干机用途
  转筒式烘干机简称烘干机是一种处理大量物料的干燥器。由于运转可靠、操作弹性大、适应性强、处理量大,广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。回转转筒干燥器一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。他的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干机沙子、矿粉、煤泥、鸡粪、牛粪等。

咨询电话:15903649888

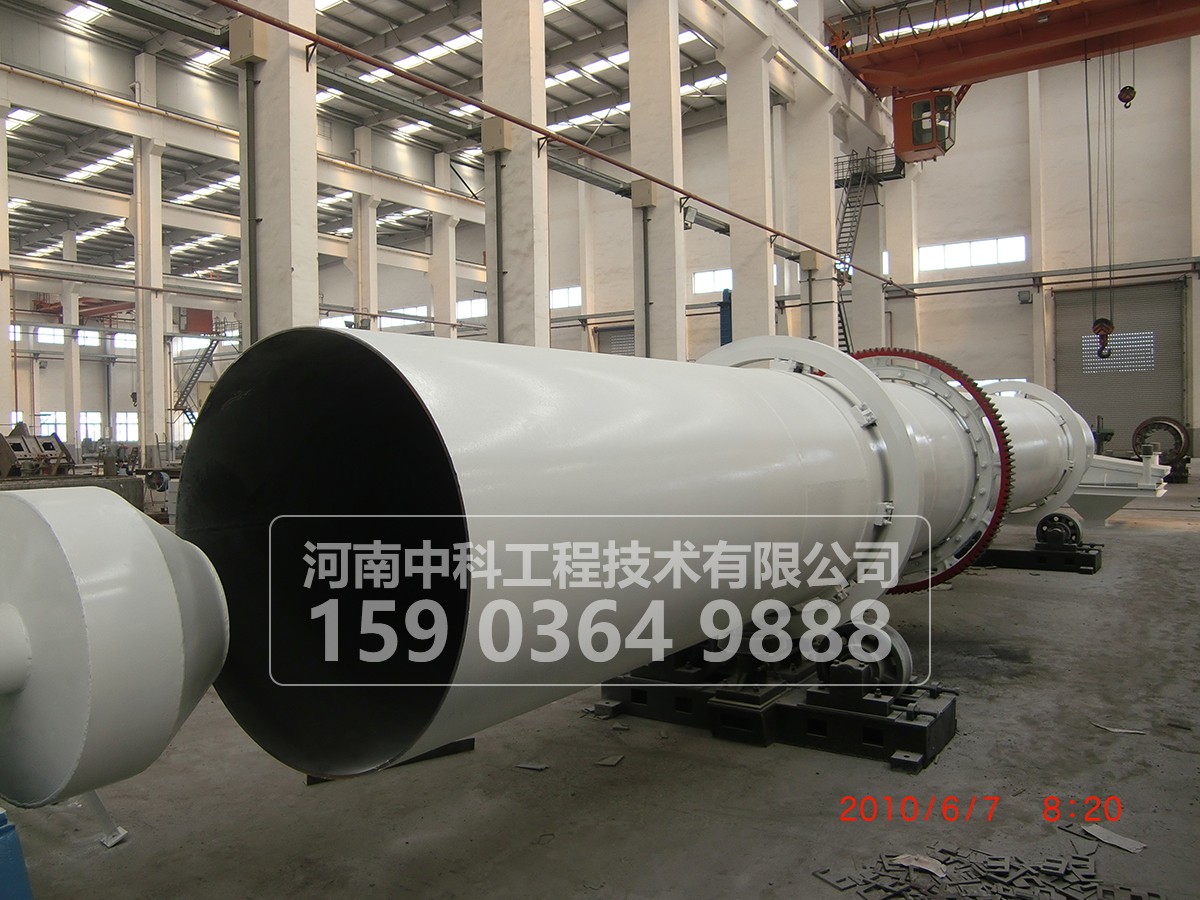

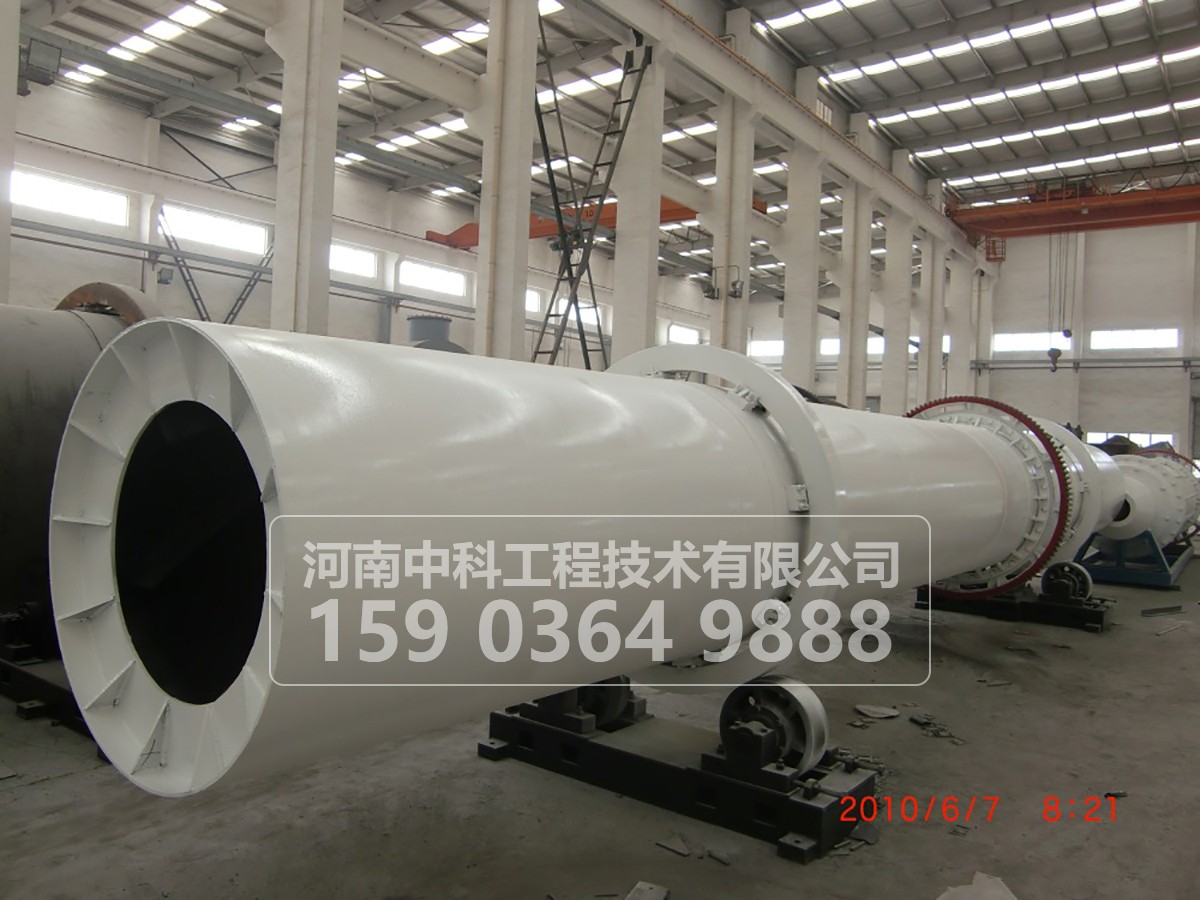

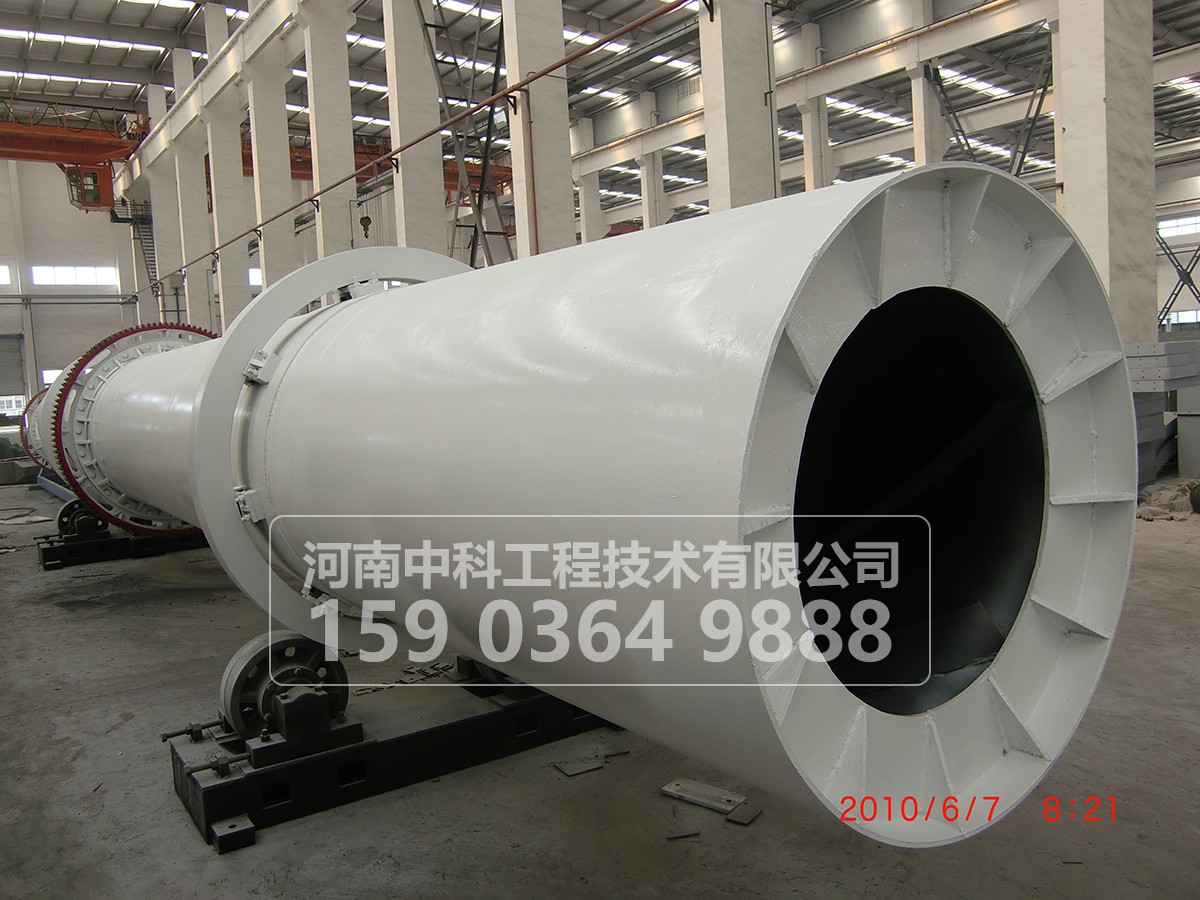

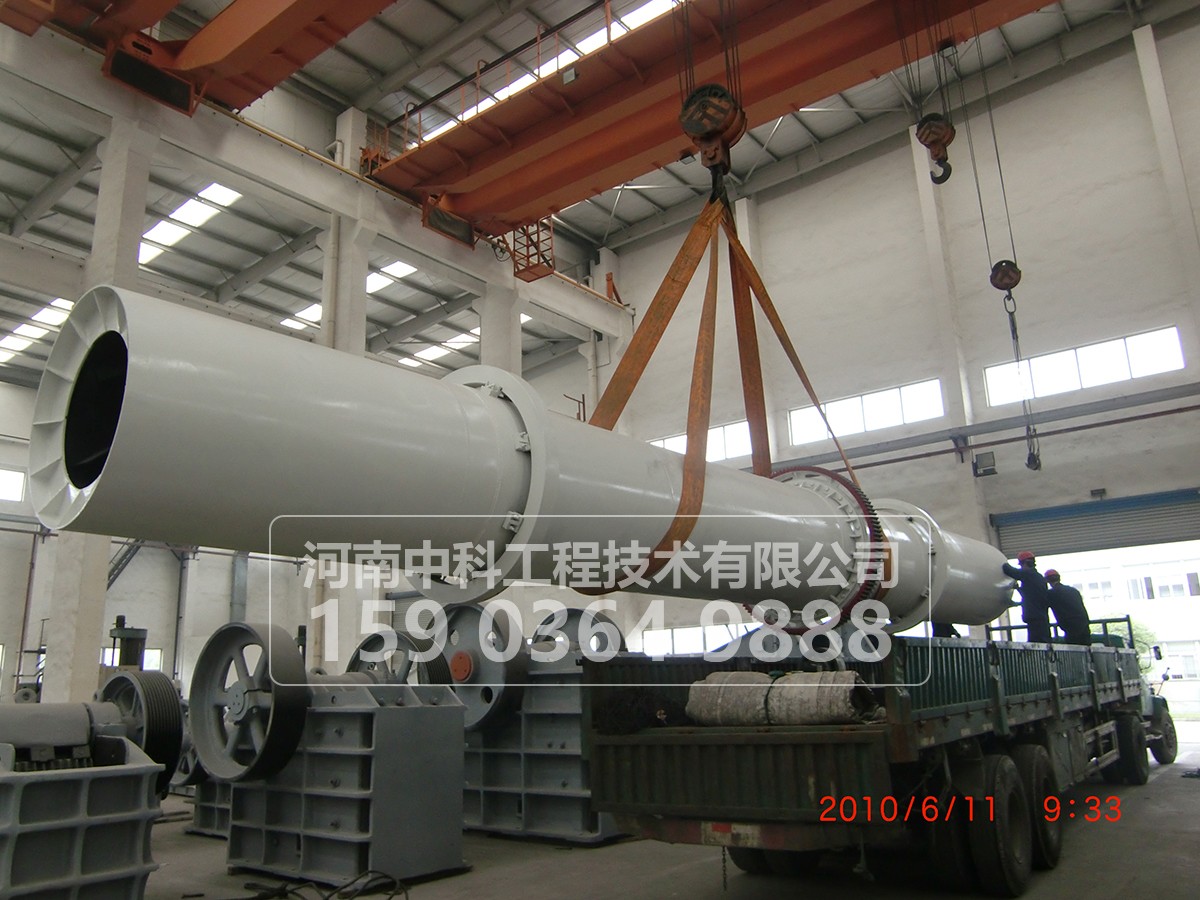

产品图片
产品详情

烘干结构与原理

  回转式圆筒烘干机由1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

      为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触,在筒体内装置扬板。扬板的种类有以下几种:
  一、升举式扬板:适用于大块物料或易黏结在筒壁上的物料。
  二、四格式扬板:适用于密度大,不脆的或不易分散的物料。该扬板将圆筒分为四个格,呈互不相通的扇状作业室,物料与热气体的接触面比升举式扬板大,并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
  三、十字形或架形扬板:适用于较脆及易分散的小块物料,使其物料能均匀地分散在筒体的整个截面上。
  四、套筒式扬板:为复式传热(或称半直径加热)转筒烘干机的扬板。
  五、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上,当筒体回转时,物料被翻动并不断与热气体接触,同时又因物料降落高度的降低,减少了干燥物料被气体带走的可能性。
  以上各种形式的扬板可以分布在整个筒体内,为了使物料能够迅速而且比较均匀地送到扬板上,亦可在给料端1~5m处安装螺旋形导料板,以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走,而在排料端1~2m处不装任何扬板。
转筒烘干机参数表:

产品规格 Spec. (m)生产能力 Capacity (t/h)主机电 Main motor主减速机 Main reducer重量 Weight(t)
功率 Power (kw)型号 Model型号 Model速比 Ratio
Φ1.2×106-87.5Y160M-6ZL50-16-131.512.5
Φ1.5×128-1215Y180L-6JZQ500-III-2F31.516.5
Φ1.5×1512-1618.5Y200L-6JZQ500-III-2F31.518
Φ1.8×1218-2018.5Y200L-6ZQ50-16II-231.520
Φ2.2×1222-2822Y160L-6JZQ650-III31.537.6
Φ2.2×1426-3022Y160L-6JZQ750-III31.540
Φ2.4×1430-3530Y250M-6JZQ750-III31.551
Φ2.4×1835-4037Y250M-6ZL85-13-127.1654
Φ2.4×2038-4237Y250M-6ZL85-13-127.1654.14
Φ2.8×2043-5045Y280S-6ZL85-13-127.1671
Φ3×2045-5555Y250M-4ZL100-16-141.5278
Φ3×2558-7075YR280M-4ZL100-16-141.5293
Φ3.2×2575-9090Y315M-6ZSY315-22-Ⅱ22.4156
Φ3.6×2595-110160Y355L1-4ZSY500-3535.5170
Φ3.6×2880-140200Y355L2-4ZSY500-3535.5180
